电阻触摸面板

电阻触摸面板(也称为RTP)是一个电压传感器,可将触摸区域中触摸点(x,y)的物理位置转换为X坐标和Y坐标。 电阻面板可以分为四根电线,五线,七线,八线等,四线和五线电阻面板通常使用


RTP结构

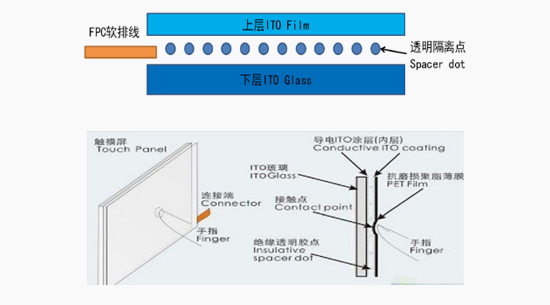

RTP主要分为两个ITO层,由中间间隔点分开。 当手指按下时,通常彼此绝缘的两个导电ito涂层将在接触点上连接,Y轴上有一个导电层的一侧,用于5 V均匀的电场,检测到底层的电压从零 非零,然后控制器可以检测连接,并通过A/D转换确认Y坐标,并与5 V电压值进行比较。 X坐标相同。


四线RTP

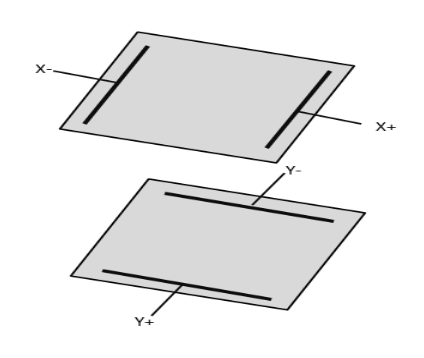

四线RTP包含两个电阻层。 银色糊状电线在上层的左侧和右侧打印,银色糊状电线印在下层的上和下侧。 为了获得X轴坐标,上层设置为左侧0V,右侧将VREF设置为VREF。 下层连接到ADC。 按下和触摸后,可以获得测量值。


为了获得Y轴坐标,上层被抵消到VREF,下层均为0V。 将ADC输入连接到线的左侧或右侧,当上层和下层连接时,可以测量它。




五线RTP



五线RTP使用电阻层和导电层。 导电层具有接触,通常位于其侧边缘。 电阻层在其四个角中的每个角度都有一个接触。


要获得X轴坐标,请抵消上下左下角的左下角,将上和下角地面地面。 因为左右角是相同的电压。 为了获得Y轴坐标,左上角和右上角被抵消到VREF,左下角和右下角被抵消到0V,基本上与四线RTP中使用的方法相似。


RTP的优点和缺点



优点:

1,它处于完全孤立的外部工作环境中,没有灰尘,水蒸气污染的风险。


2,任何物体都可以触摸以实现人类计算机相互作用。


3,RTP的精度取决于A/D转换精度,它不受外部环境的影响,具有更高的刺激性性能。


4,RTP技术已经成熟,并且具有简单的设计,低成本。



缺点:主要受结构的限制,薄膜的上层很容易被刮擦和刮擦,并且多层结构的透射率很差。
